مقدمة
مختلفحشية مطاطيةتؤثر الأشكال بشكل مباشر على أداء الختم وطرق التثبيت وعمر الخدمة والتكلفة الإجمالية. في العديد من التطبيقات العملية، لا ترجع مشكلات التسربات أو إعادة العمل إلى الاختيار غير الصحيح للمواد، بل إلى شكل الحشية الخاطئ. ستساعدك هذه المقالة على فهم الاختلافات بين أشكال الحشيات الشائعة بسرعة وتحديد الحشية المطاطية الأكثر ملاءمة لتطبيقك المحدد.
جوانات مطاطية مسطحة
ما هي الحشية المطاطية المسطحة؟
الحشية المطاطية المسطحة عبارة عن عنصر مانع للتسرب بسيط ومسطح يحقق الختم عن طريق ضغطه لملء الفجوة بين سطحي تلامس متوازيين.
أفضل التطبيقات
تستخدم الحشيات المطاطية المسطحة بشكل شائع في وصلات الفلنجة لأن جوانب الفلنجة عادة ما تكون عبارة عن أسطح معدنية مسطحة، مما يوفر ضغطًا موحدًا. إنها مناسبة لاحتياجات الختم الأساسية حيث تكون الواجهات مسطحة، والضغط منخفض، وظروف التشغيل مستقرة.
المزايا
• هيكل بسيط
• براعة عالية
• منخفضة التكلفة
• مناسبة للإنتاج الضخم
القيود
• يتطلب درجة عالية من التسطيح على أسطح التزاوج
• غير مناسبة للختم الديناميكي أو الهياكل المحددة المعقدة
جوانات مطاطية مربعة
ما هي الحشية المطاطية المربعة؟
الحشية المطاطية المربعة هي عنصر مانع للتسرب مصمم خصيصًا للحدود المسطحة أو الزاوية. إنه يناسب زوايا الواجهة بدقة، مما يحل مشكلة الختم غير الكافي في الزوايا عند استخدام الحشيات المستديرة في الواجهات المربعة.
التطبيقات النموذجية
تُستخدم الحشيات المربعة على نطاق واسع في التطبيقات التي يكون فيها سطح الختم عادةً مستطيلًا أو مربعًا ويتطلب ختمًا مستمرًا:
• العبوات الكهربائية:حماية المكونات الحساسة مثل لوحات الدوائر من دخول الغبار والرطوبة.
• خزائن التحكم:منع تلوث المفاتيح والمرحلات وأجهزة الاستشعار، مما يضمن التشغيل الموثوق للمعدات.
• الألواح الصناعية:تشكيل ختم على طول المحيط من خلال الضغط متعدد النقاط-، مما يزيد من متانة المعدات ويحافظ على حماية البيئة.
المزايا
• تغطية كاملة للأسطح غير الدائرية-.
• تعزيز حماية البيئة
• سهولة التركيب
القيود والتحديات
• تركيز الإجهاد في الزوايا
• متطلبات دقة المعالجة العالية
• اختيار المواد الحساسة
الحلول
• تصميم زاوية مشطوفة أو مستديرة:يقلل من تركيز الضغط في الزوايا ويزيد من عمر الحشية.
• مواد مطاطية-عالية المرونة:يعوض عن عدم انتظام السطح الطفيف ويحافظ على قوة الضغط على المدى الطويل-.
• تصميم القطع أو القولبة حسب الطلب:يضمن ملاءمة دقيقة لهندسة الضميمة المعقدة.
جوانات مطاطية مستديرة
خصائص الشكل والوظيفة
تحتوي الحشيات المطاطية المستديرة على محيط خارجي دائري يتناسب مع الهياكل الأسطوانية. على عكس الحلقات-، يتم تثبيت هذه الحشيات عادةً على الأسطح المسطحة أو الأخاديد الضحلة، مما يوفر منطقة تلامس مانعة للتسرب أوسع.
حيث تعمل الحشيات المستديرة بشكل أفضل
• توصيلات الأنابيب:تتلاءم الحشيات المستديرة بشكل طبيعي مع الحواف الدائرية، مما يضمن التوزيع المتساوي لضغط الختم على طول المحيط.
• ختم الغطاء النهائي:يمنع الهيكل الدائري بشكل فعال التسرب المحيطي.
• تطبيقات إغلاق الثقب الدائري:تقلل الهندسة المتناظرة من التشوه الموضعي، وبالتالي تحسين موثوقية الختم بشكل عام.
المزايا
• حتى توزيع التوتر
• تحمل أعلى لأخطاء التثبيت
• دقة عالية في الختم
حدود الأداء
مناسبة فقط للواجهات الدائرية؛ غير متوافق مع الواجهات غير الدائرية-؛ تتطلب الحشيات الدائرية كبيرة الحجم-دقة معالجة عالية؛ سوف تؤثر الانحرافات المفرطة في الأبعاد بشكل مباشر على تأثير الختم.

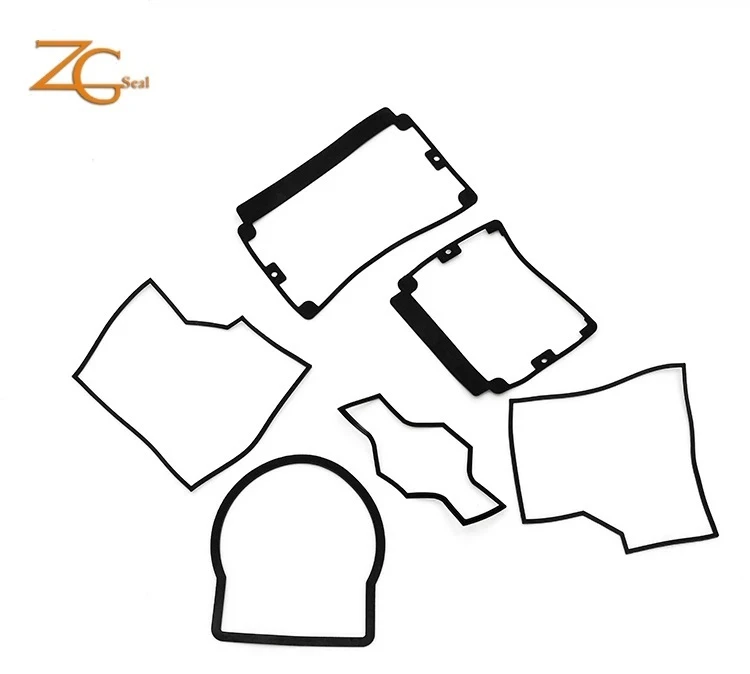

حشوات مطاطية ذات أشكال مخصصة-
لماذا تكون أشكال الحشيات المطاطية القياسية قصيرة؟
في المواقف التي تتضمن خطوطًا غير منتظمة، أو مناطق إغلاق متعددة، أو مساحة محدودة، غالبًا ما تفشل الحشيات ذات الشكل القياسي- في توفير توافق مثالي، مما يؤدي إلى وجود فجوات أو تداخلات أو توزيع غير متساوٍ للضغط. تتوافق الحشيات المطاطية المخصصة، من خلال تصميمها المخصص، بدقة مع مسار الختم، مما يضمن الضغط المتسق في جميع نقاط الاتصال، وبالتالي تحسين موثوقية الختم وتقليل الحاجة إلى -المعالجة اللاحقة أو التعديلات اليدوية.
التطبيقات النموذجية للحشوات المطاطية ذات الأشكال-المخصصة
• مكونات السيارة المقاومة للاهتزاز-:تحافظ الحشيات ذات الأشكال المخصصة- على إحكام الغلق بشكل ثابت في ظل الاهتزاز والحركة المستمرة، مما يمنع تسرب السوائل أو الهواء.
• المعدات الطبية التي تتطلب دقة إغلاق عالية ومعايير صحية:تعمل الحشيات المطاطية المصممة بدقة على إنشاء ختم محكم في المعدات الطبية، مما يمنع التلوث ويحافظ على بيئة معقمة.
• صناديق التحكم الصناعية ذات الهياكل المعقدة:ويمكن أن تتوافق هذه الحشيات مع الأسطح-غير القياسية أو متعددة-المستويات، مما يضمن الحماية الشاملة ضد الغبار والرطوبة والملوثات.
كيفية اختيار الشكل المناسب للحشية المطاطية
يتطلب اختيار شكل الحشية المناسب مراعاة ظروف التطبيق ومتطلبات التثبيت واحتياجات الأداء. يمكنك اتباع الخطوات التالية لتحديد الشكل المناسب:
تقييم هندسة سطح الختم
تحقق مما إذا كان سطح الختم مسطحًا أو مستديرًا أو مستطيلًا أو غير منتظم الشكل. يجب أن تتطابق الحشية مع سطح الختم لضمان الاتصال الكامل وحتى توزيع الضغط.
01
تحديد ما إذا كان التطبيق ثابتًا أم ديناميكيًا
تشتمل الأختام الثابتة على حركة نسبية قليلة أو معدومة، بينما تشتمل الأختام الديناميكية على الحركة أو الاهتزاز أو تقلبات الضغط. تعتبر الحشيات المسطحة مناسبة للتطبيقات الثابتة، بينما يوصى باستخدام الحشيات ذات الشكل الدائري أو المخصص -للتطبيقات الديناميكية.
02
النظر في ضغط التشغيل ودرجة الحرارة
في ظل ظروف الضغط العالي- أو درجات الحرارة القصوى، يجب أن تحافظ مادة الحشية وشكلها على قابلية الانضغاط والمرونة دون تشوه. تعمل الحشيات الحلقية- أو الحشيات ذات الشكل-المخصصة بشكل أكثر موثوقية تحت الأحمال المتنوعة.
03
تقييم طريقة التثبيت
حدد ما إذا كانت الحشية مثبتة في أخدود، أو محصورة بين الشفاه، أو مضغوطة على طول اللوحة. ينبغي أن يسهل شكل الحشية سهولة التركيب والمحاذاة، ويحافظ على الضغط المتساوي أثناء التجميع.
04
تكلفة التوازن مقابل الأداء
تعتبر الحشيات القياسية، مثل الحشيات المسطحة أو المستديرة، أقل تكلفة بالنسبة للتطبيقات التقليدية. تعد الحشيات ذات الأشكال المخصصة- أكثر تكلفة ولكنها توفر أداء إغلاق فائقًا للهياكل المعقدة أو الأنظمة الحيوية. يجب أن يأخذ الاختيار في الاعتبار-متطلبات الموثوقية طويلة المدى.
05
خاتمة
يؤثر اختيار شكل الحشية المطاطية بشكل مباشر على موثوقية الختم وتكاليف صيانة المعدات على المدى الطويل-. يجب أن يتم الاختيار المحدد بناءً على الاحتياجات الفعلية. عندما يشتمل التطبيق على ملفات تعريف غير -قياسية، فإن التعاون مع إحدى الشركات المصنعة ذات الخبرة للحشيات المطاطية يكون مفيدًا لتحقيق التصميم الأمثل، وعمر الخدمة الأطول، وتقليل مخاطر التشغيل على المدى الطويل-. Zhonggao، شركة تصنيع حشيات مطاطية متخصصة في تصنيع أجزاء الختم المطاطي وخدمات تصنيع المعدات الأصلية/تصنيع التصميم الشخصي، يمكن أن توفر لك جوانات مطاطية قياسية ومخصصة لتلبية احتياجاتك. لا تتردد في ذلكاتصل بنامع الاستفسارات.
